di Matteo Ferrario
Dalla manutenzione dei sottoservizi alle demolizioni, passando per pre-scavi, bonifiche e aspirazione di materiali in aree difficilmente accessibili: gli escavatori a risucchio stanno trovando spazio crescente anche nei cantieri italiani.
Clicca su una voce per saltare direttamente alla sezione:
1. Escavatori a risucchio: l’alternativa alla benna per un sottosuolo sempre più denso
- Che cos’è un escavatore a risucchio
- Lavorare in presenza di sottoservizi
- Pre-scavi: ridurre il rischio e l’area di intervento
- Impieghi in ambito edilizio
- Pulizia caditoie e vasche di prima pioggia
- Applicazioni industriali
- Il quadro normativo e la diffusione in Italia
2. I segreti dell’aspirazione: focus sulla tecnologia
- L’aria come strumento di scavo
- Il ruolo centrale della turbina
- Telaio, impianti e allestimento
- La filtrazione dell’aria
- Il braccio aspirante e le prolunghe
- Accessori e utensili pneumatici
- “Tagliare” il terreno: la soluzione del giunto rotante
1.Escavatori a risucchio: l’alternativa alla benna per un sottosuolo sempre più denso
Negli ultimi anni il tema dello scavo in sicurezza in presenza di sottoservizi è diventato centrale nel settore delle costruzioni e delle manutenzioni infrastrutturali. Acquedotti, reti gas, fibra ottica, linee elettriche e condotte interrate occupano oggi una porzione sempre più densa del sottosuolo urbano, rendendo in alcuni casi lo scavo tradizionale con benna un’operazione non priva di rischi sia sul piano operativo che su quello economico.
È in questo scenario che gli escavatori a risucchio stanno trovando una diffusione crescente anche in Italia, soprattutto nei cantieri in cui la precisione, il controllo e la riduzione degli impatti vengono prima della pura produttività.
Che cos’è un escavatore a risucchio

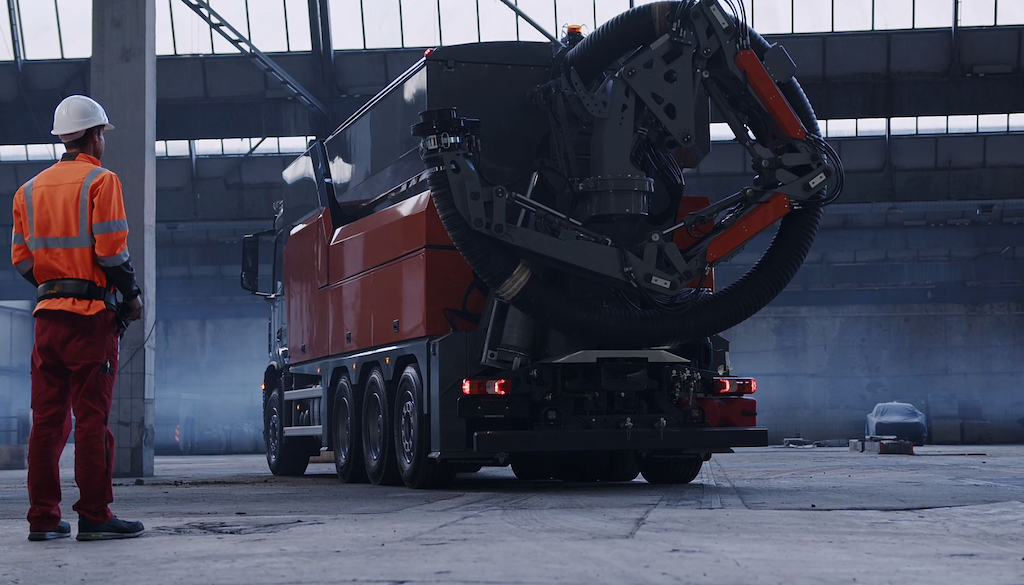

L’escavatore a risucchio è una macchina che utilizza la forza dell’aria per aspirare materiale dal terreno o da accumuli di detriti, convogliandolo all’interno di un serbatoio di raccolta: il materiale viene disgregato tramite aria compressa o utensili dedicati e successivamente aspirato attraverso un tubo di grande diametro.
Questa tecnologia permette di eseguire scavi controllati senza il contatto diretto di una benna metallica con il sottosuolo, riducendo drasticamente il rischio di danneggiamento delle infrastrutture interrate.

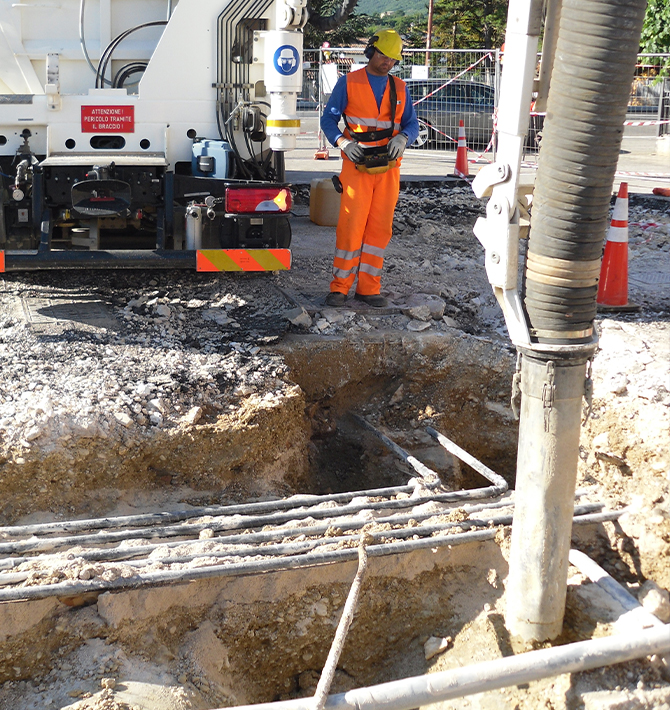

Lavorare in presenza di sottoservizi
La differenza rispetto allo scavo convenzionale emerge soprattutto nelle applicazioni in centri urbani, in cui la presenza di sottoservizi può costringere le imprese a rallentare le lavorazioni o a procedere manualmente nelle fasi più delicate.

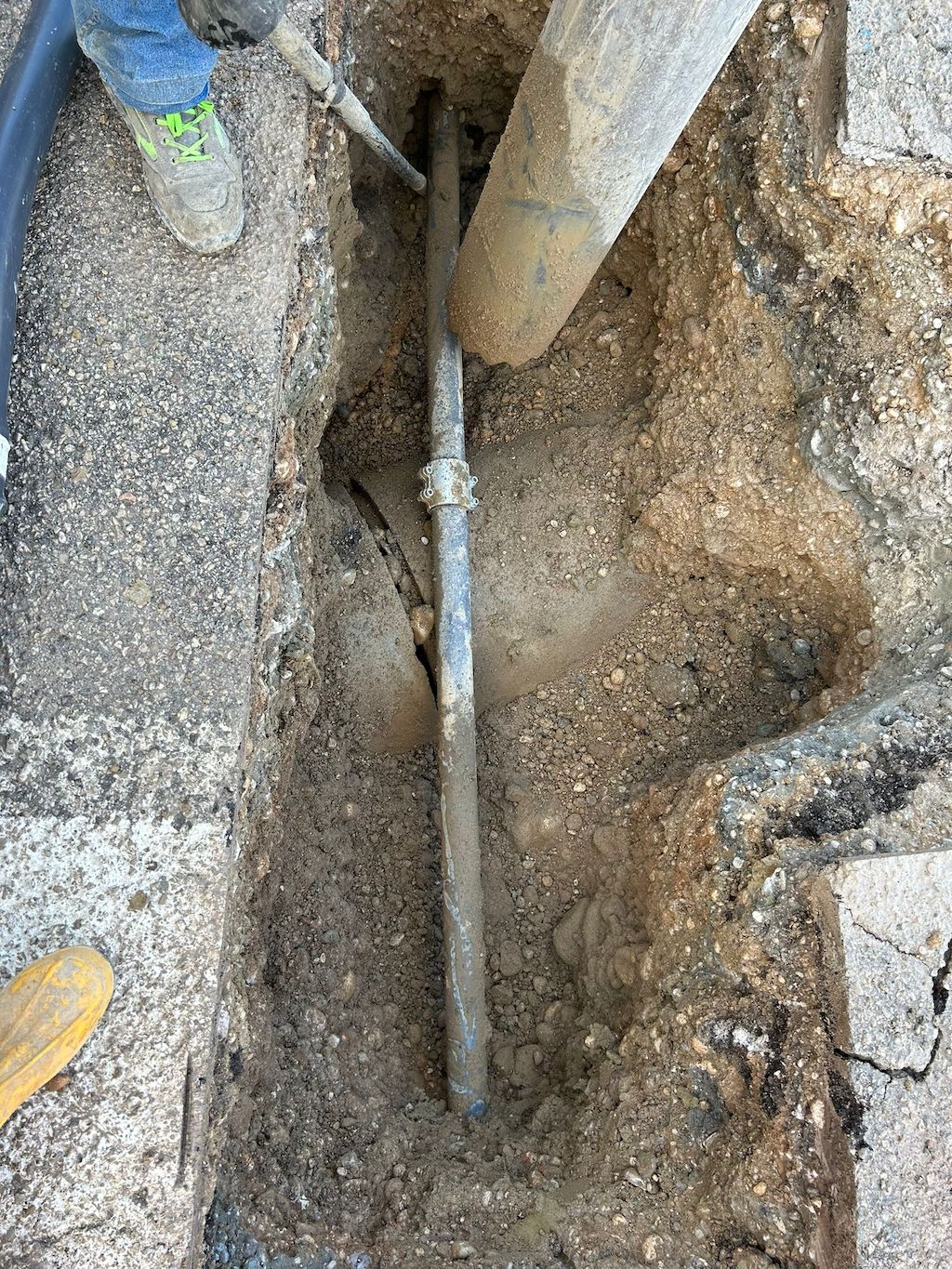

L’escavatore a risucchio introduce una modalità di intervento meno invasiva, che consente di rimuovere il terreno attorno a condotte e linee senza compromettere gli elementi esistenti. Questo è un vantaggio particolarmente importante nelle operazioni di manutenzione reti o ricerca perdite, in cui un errore può tradursi in fughe di gas, allagamenti o interruzioni di servizio.

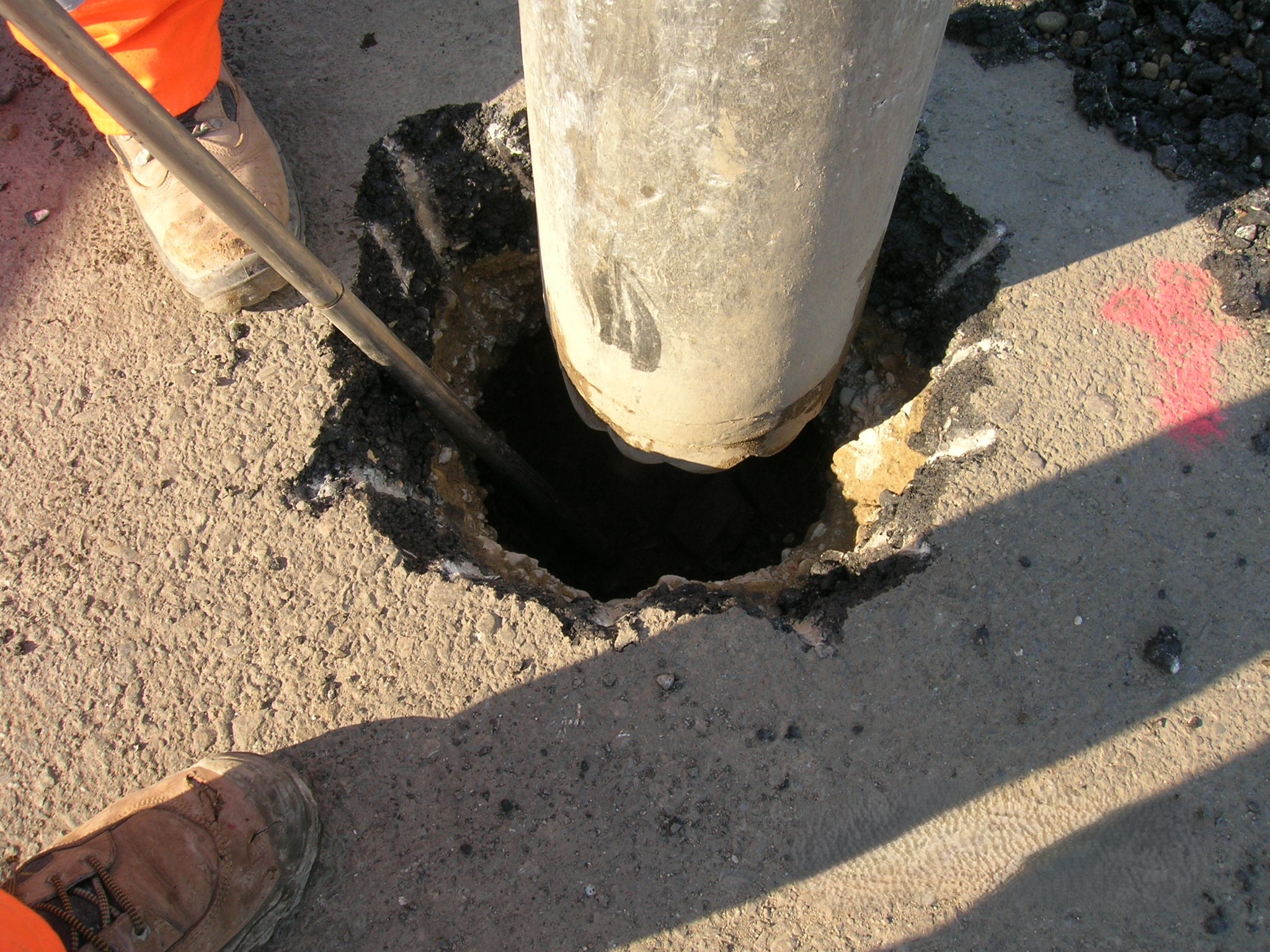

Pre-scavi: ridurre il rischio e l’area di intervento

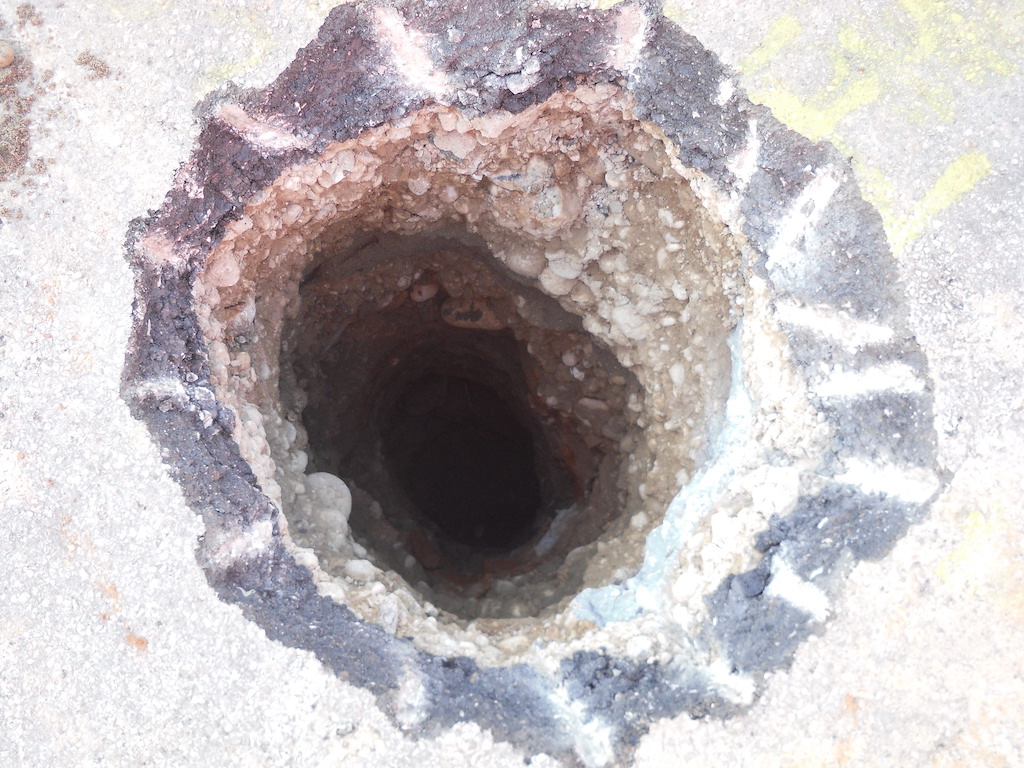

La tecnologia dell’escavazione a risucchio trova spazio anche nei pre-scavi o carotaggi eseguiti prima dello scavo principale. Una volta rimossa la pavimentazione superficiale, il tubo di aspirazione – che può essere equipaggiato con una lancia ad aria ad alta pressione, o con una testa rotante installata all’estremità – permette di verificare la reale presenza e posizione dei sottoservizi prima dello scavo principale.
Procedendo secondo questa modalità si riducono i rischi, limitando l’estensione delle aree interessate dalle lavorazioni: un aspetto di particolare rilevanza in ambiti urbani ad alta densità.
Impieghi in ambito edilizio

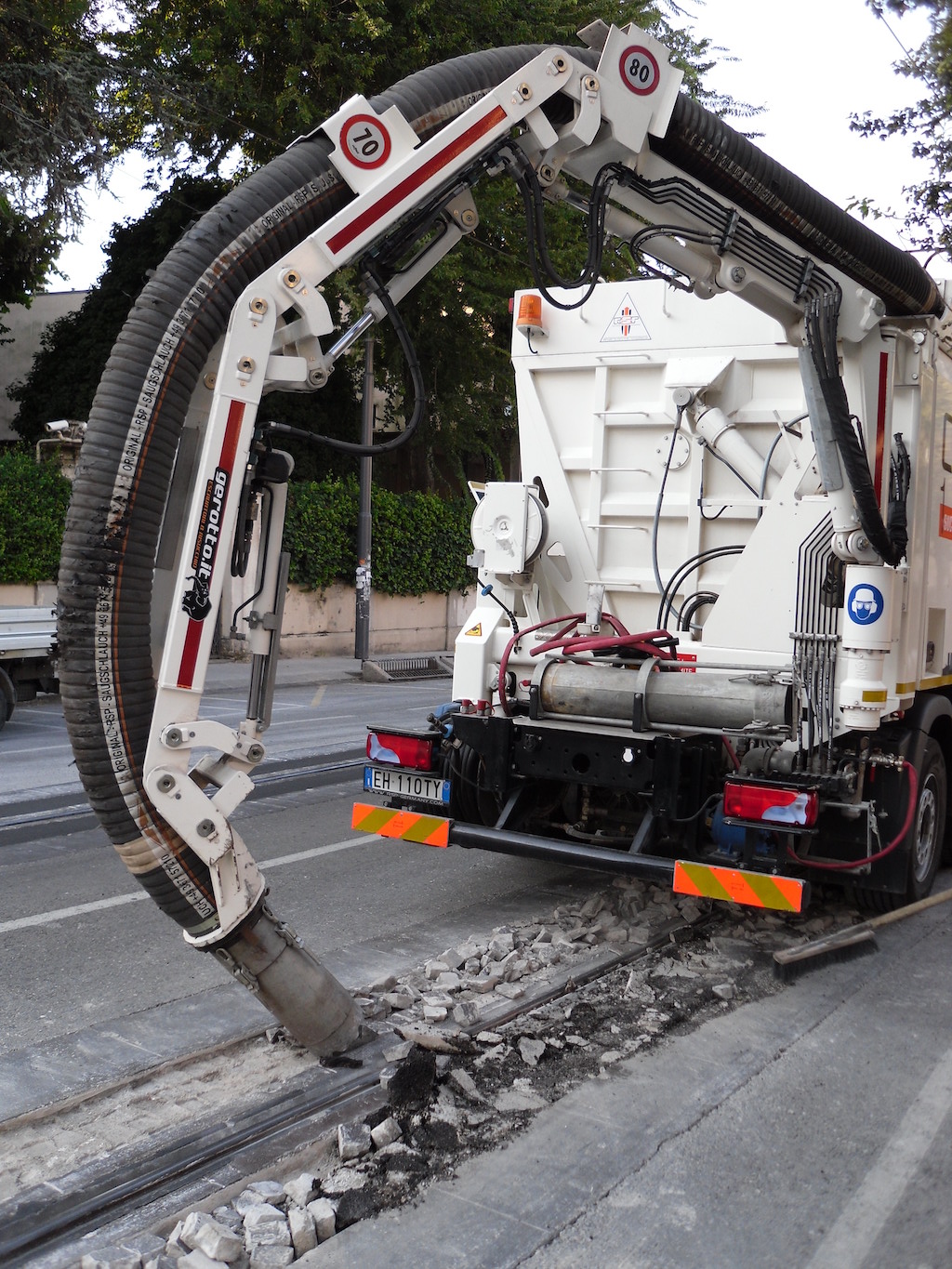

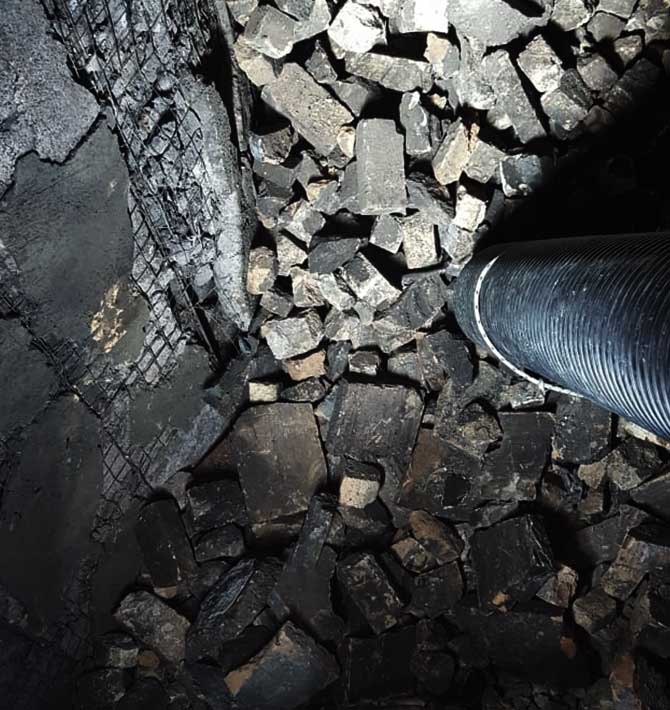

Accanto alle applicazioni legate ai sottoservizi, gli escavatori a risucchio vengono utilizzati anche in ambito edile nei cantieri di demolizione e ristrutturazione: l’utilizzo dell’aria come vettore per la movimentazione del materiale rende infatti il sistema notevolmente efficace nella rimozione di materiali secchi, macerie e detriti con pezzature anche importanti, grazie a tubi che possono raggiungere diametri fino a 250 mm circa.

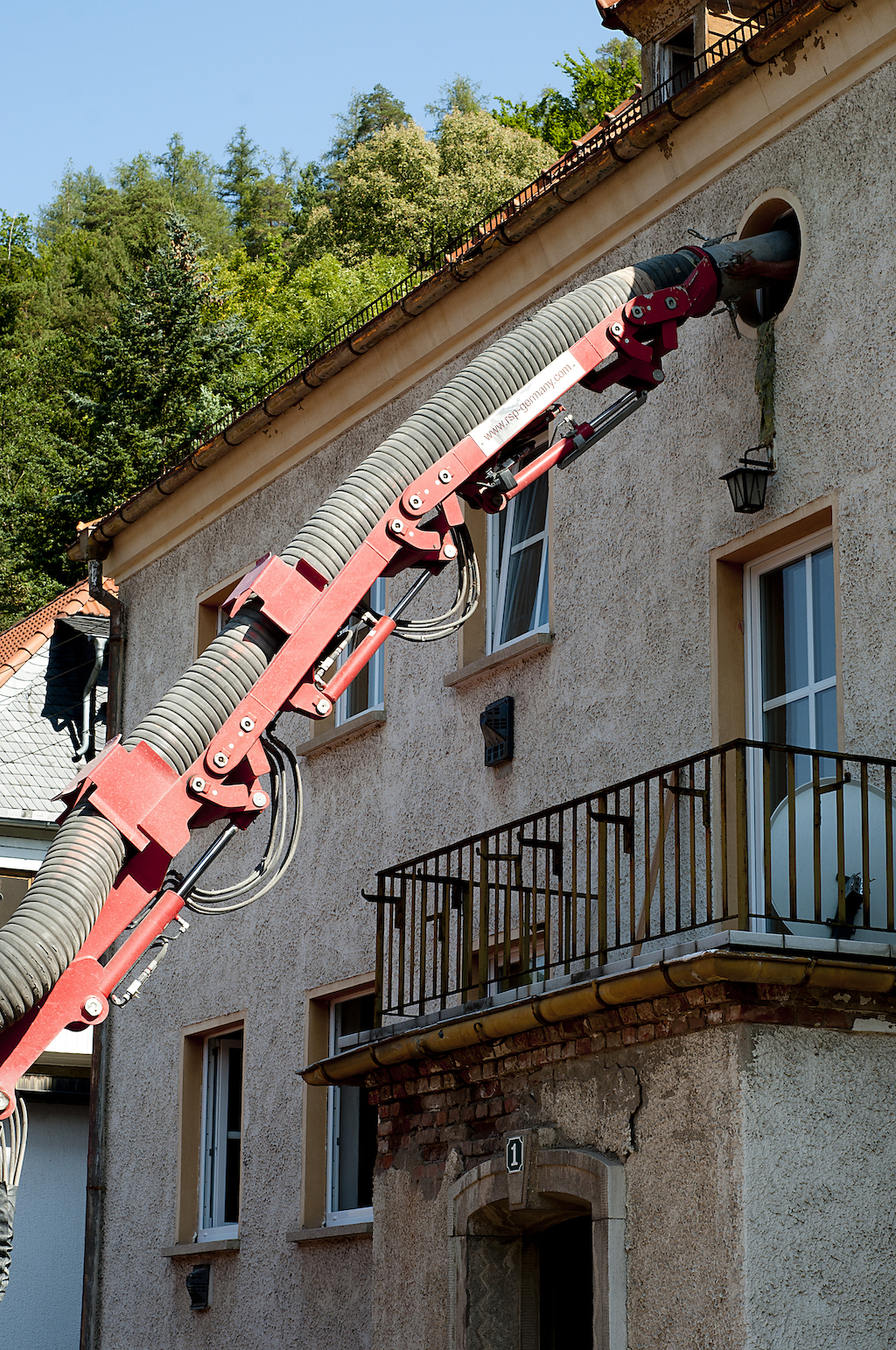

La possibilità di lavorare con tubazioni molto lunghe, che possono arrivare fino a 150 m sia in senso lineare che verso l’alto o verso il basso rispetto al piano di campagna, consente di eseguire in modo efficace l’aspirazione di volte a botte, materiali accumulati fra le travi o per la costruzione di vespai.

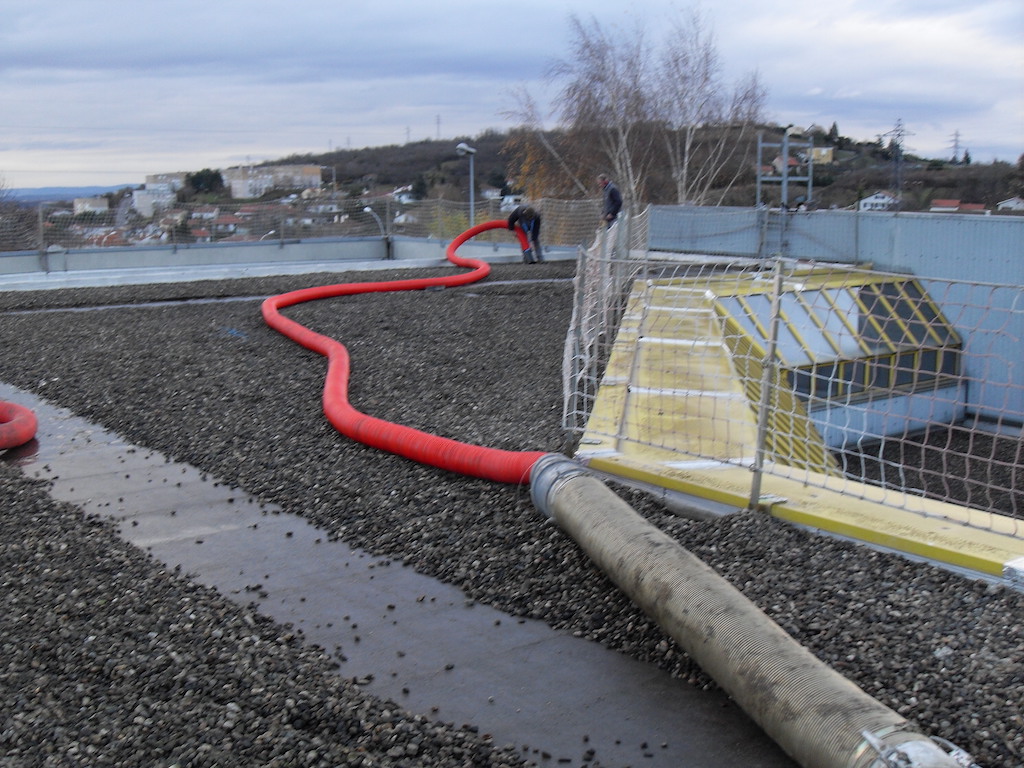

Sempre in virtù della stessa caratteristica, il sistema viene utilizzato per la rimozione degli strati isolanti di ghiaia dai tetti piani, in particolare nel caso di edifici industriali e capannoni.
Pulizia caditoie e vasche di prima pioggia

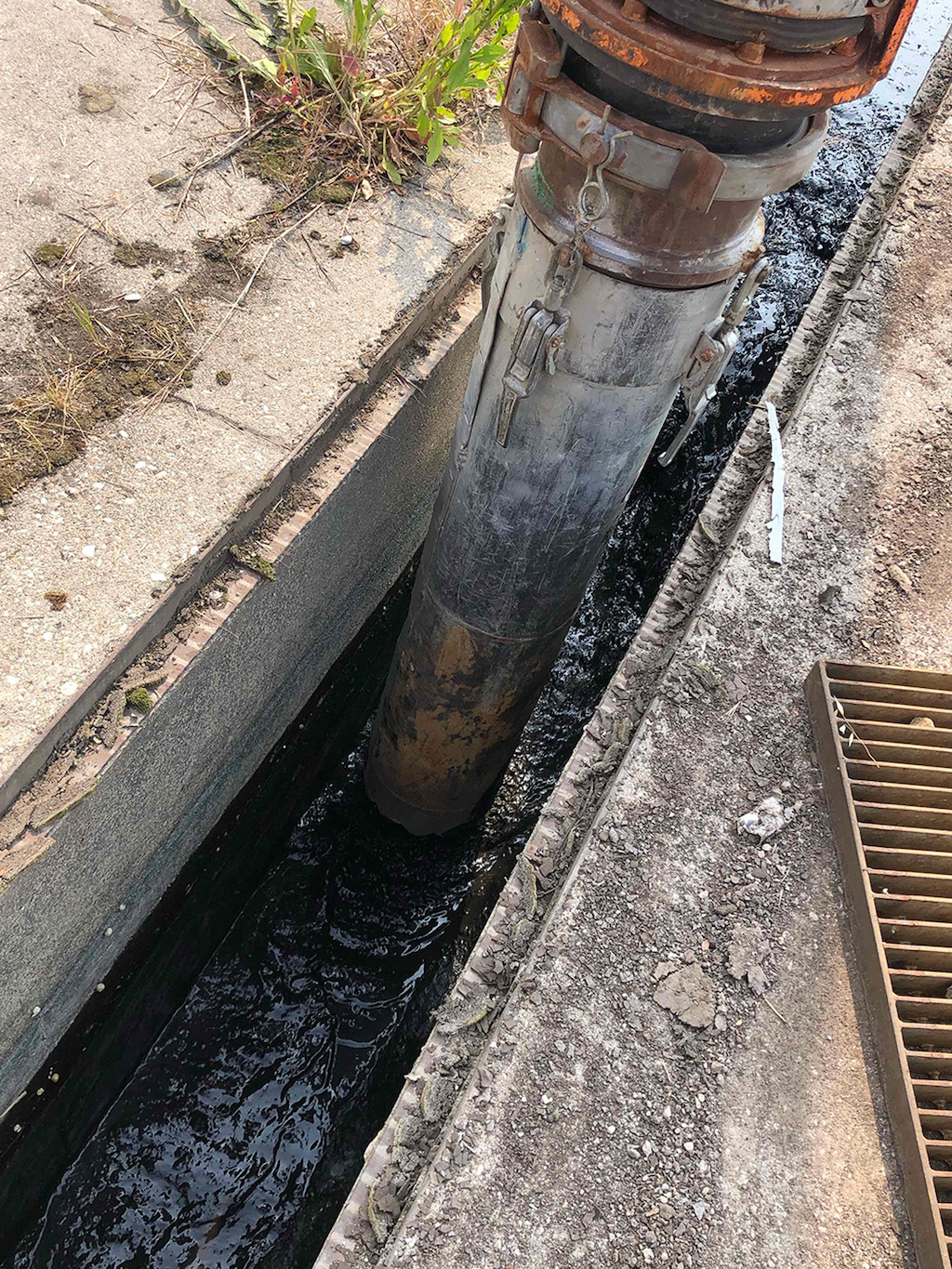

Un altro campo applicativo riguarda la pulizia in ambito stradale e autostradale: gli escavatori a risucchio vengono infatti usati per l’aspirazione di sabbia, fogliame e ghiaia da caditoie e vasche di prima pioggia di arterie stradali o autostradali, oltre che per interventi in aree alberate in cui è necessario preservare gli apparati radicali.
La possibilità di operare tramite radiocomando la traslazione del mezzo in avanti e all’indietro garantisce un’aspirazione continuativa del materiale.
Applicazioni industriali

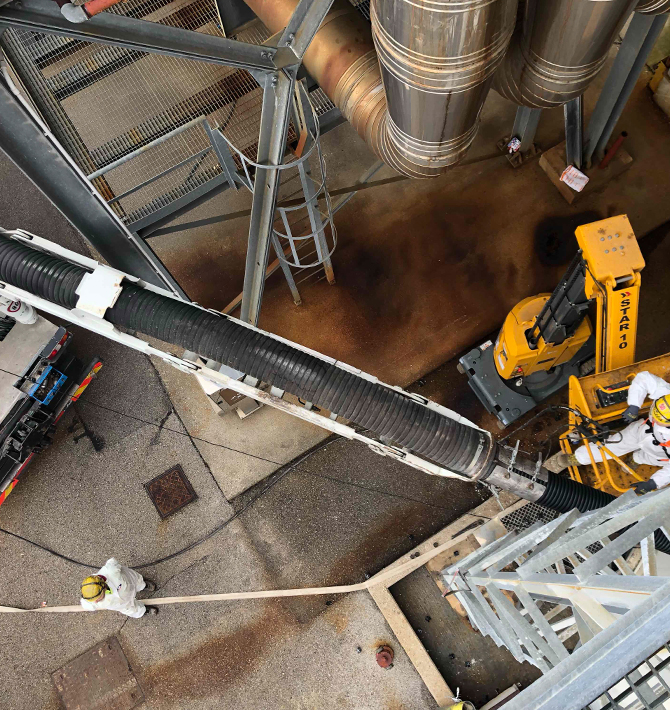

In ambito industriale, gli escavatori a risucchio consentono infine di eseguire bonifiche e pulizie all’interno di serbatoi o vasche di depurazione, rimuovendo morchie, residui di lavorazione e materiali di risulta.
Il quadro normativo e la diffusione in Italia
Sul piano normativo, anche il mercato italiano sta iniziando a recepire il valore di questa modalità di intervento. Un riferimento importante è rappresentato dalla prassi UNI/PdR 97:2020, promossa da IATT (Italian Association for Trenchless Technology) in collaborazione con UNI e dedicata alle tecnologie per infrastrutture sotterranee a basso impatto ambientale: un documento tecnico di buona pratica che include i sistemi di aspirazione pneumatica tra le soluzioni utili per ridurre il rischio di interferenze con i sottoservizi.
Pur essendo ancora un mercato relativamente specialistico, quello degli escavatori a risucchio sta quindi compiendo una transizione da tecnologia di nicchia ad alternativa concreta per i cantieri edili e infrastrutturali, oltre che per le manutenzioni urbane complesse.
2. I segreti dell’aspirazione: focus sulla tecnologia
Dietro l’apparente semplicità di un escavatore a risucchio si nasconde una macchina estremamente sofisticata dal punto di vista meccanico, idraulico e fluidodinamico.
L’aria come strumento di scavo
Il principio di base è quello dell’aspirazione pneumatica: utilizzare un potente flusso d’aria per rimuovere e trasportare materiali solidi attraverso una tubazione fino a un contenitore di raccolta. Ma perché questo sistema funzioni in modo efficace su terra, ghiaia, detriti o macerie, è necessario un equilibrio molto preciso tra turbina, impianti, filtrazione e gestione dei flussi.
Il ruolo centrale della turbina
Il cuore della macchina è la turbina, ovvero il componente che genera la depressione necessaria per aspirare il materiale e convogliarlo all’interno del serbatoio.
Le prestazioni dipendono dalla combinazione tra portata volumetrica dell’aria e pressione negativa: nei modelli di fascia alta si possono superare i 40.000 m³/h di portata e i 40.000 Pa di depressione.
La turbina lavora a regimi molto elevati e richiede una progettazione accurata dal punto di vista strutturale e vibrazionale. Nei moderni escavatori a risucchio le ventole possono superare i 4.000 giri/minuto, sviluppando potenze prossime ai 300 kW.
Telaio, impianti e allestimento

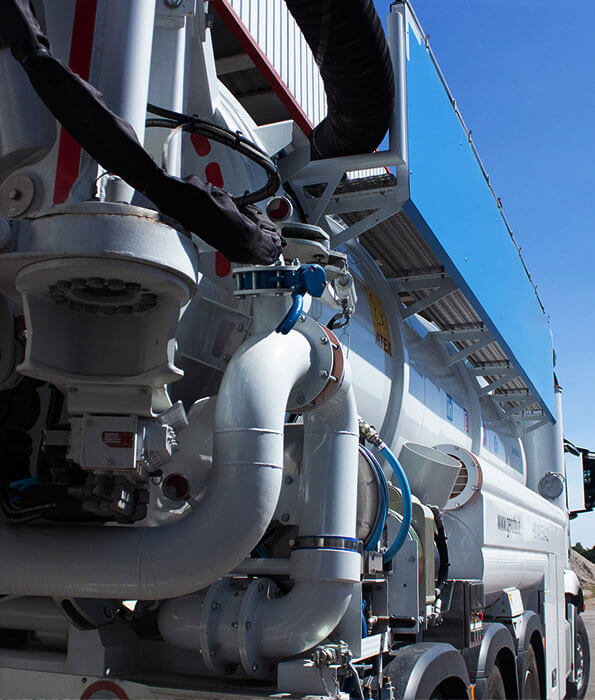

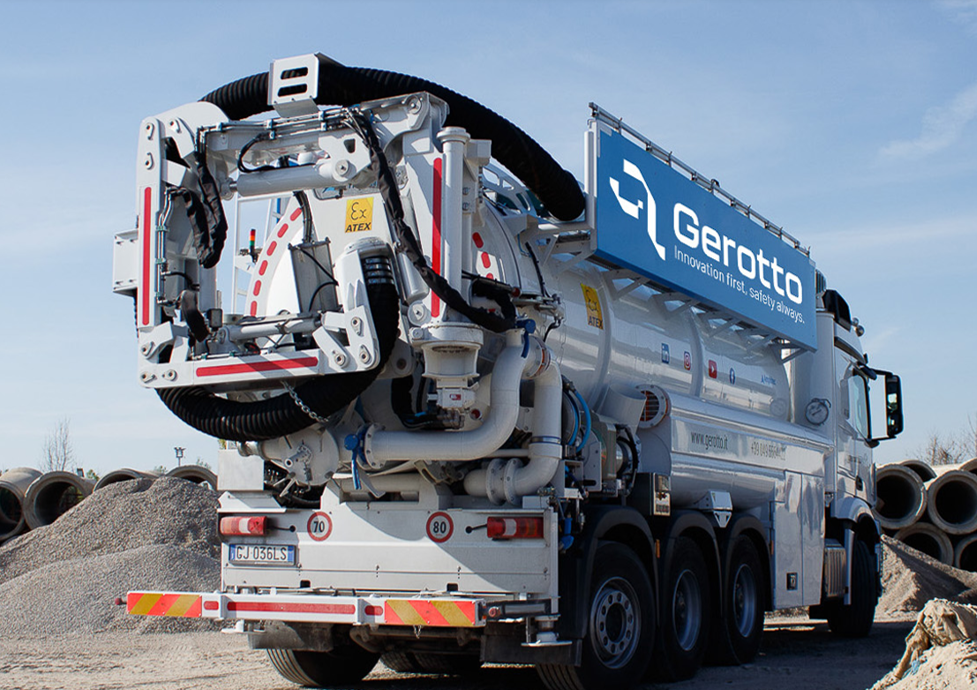

Il telaio del camion che costituisce la base dell’escavatore a risucchio viene modificato per ospitare un sistema complesso di componenti, che oltre alla turbina comprende impianto idraulico, serbatoi e sistemi ausiliari.
In fase di allestimento possono essere riposizionati serbatoio carburante, impianti pneumatici e altri componenti del veicolo base, al fine di ottimizzare gli spazi disponibili e adattare la configurazione alle esigenze del cliente.
La filtrazione dell’aria
Un ruolo fondamentale è svolto dal sistema di filtrazione dell’aria aspirata, che va separata dal materiale raccolto prima di essere reimmessa in atmosfera.
In sistemi evoluti si utilizzano processi di separazione a più stadi: il materiale più pesante precipita nella camera principale, mentre le particelle più leggere vengono intercettate progressivamente da camere secondarie e filtri dedicati.
Questo permette di mantenere elevata l’efficienza dell’aspirazione e di limitare la dispersione di polveri.

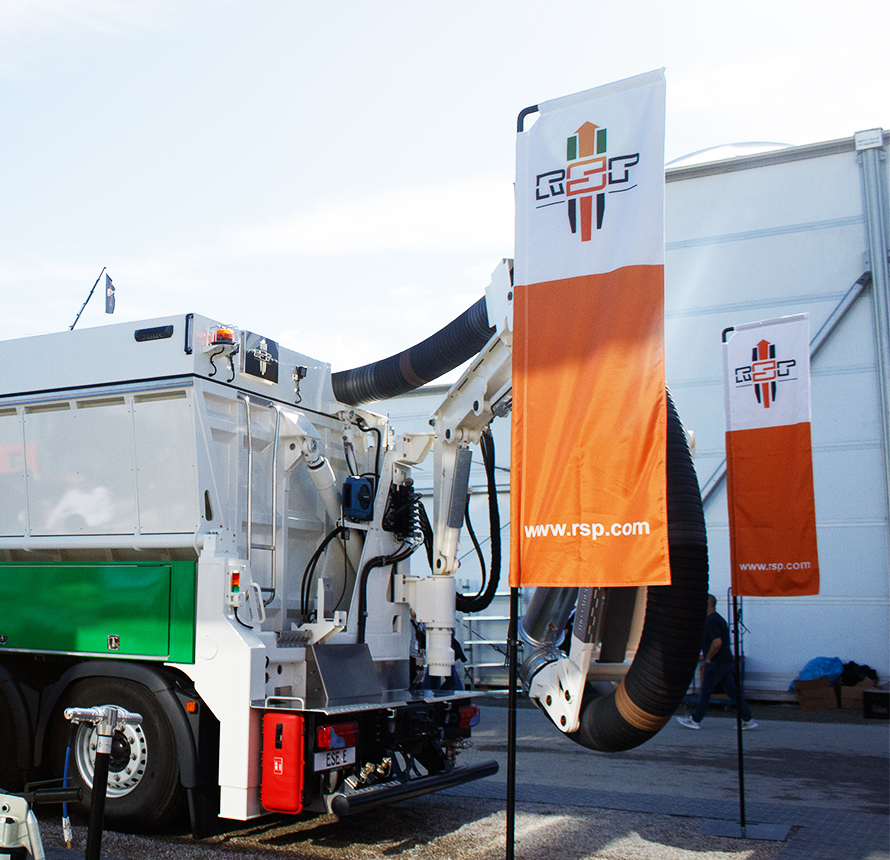

Esempio di applicazione di un escavatore a risucchio (tratto dalla serie DMAX “Mezzi speciali – forgiati su misura” e utilizzato per gentile concessione di RSP GmbH & Co.)
Il braccio aspirante e le prolunghe
Un altro elemento fondamentale di questa tecnologia è rappresentato dal tubo di aspirazione, che può lavorare sia in profondità sia a distanza, raggiungendo punti difficilmente accessibili con mezzi convenzionali.
I bracci aspiranti degli escavatori a risucchio di ultima generazione possono ruotare lateralmente e lavorare con prolunghe che estendono in misura considerevole il raggio operativo, consentendo di operare senza un posizionamento diretto del mezzo sopra allo scavo: un vantaggio importante in aree congestionate o con ridotta disponibilità di spazio.
Accessori e utensili pneumatici
Gli accessori installabili sull’estremità del tubo ampliano ulteriormente il campo applicativo della macchina. Tra i più utilizzati ci sono lance ad aria compressa, martelli pneumatici e utensili dedicati alla disgregazione del materiale, che permettono di intervenire anche su terreni compatti, aggregati o accumuli difficili da aspirare direttamente.
Il principio combina infatti due azioni: da un lato l’utensile pneumatico rompe o smuove il materiale tramite la forza dell’aria, dall’altro il tubo di aspirazione lo rimuove immediatamente dall’area di lavoro. Il tutto avviene nell’ambito di un processo continuo, che consente di scavare o liberare il sottosuolo in modo molto più controllato rispetto a quanto avviene con l’impiego diretto di una benna meccanica, soprattutto in presenza di sottoservizi delicati.
“Tagliare” il terreno: la soluzione del giunto rotante
In alcune configurazioni il tubo di aspirazione può essere anche equipaggiato con un giunto rotante che permette di far ruotare la bocca terminale. Quando questa è dotata di profilo seghettato, la rotazione contribuisce a incidere e disgregare il terreno prima dell’aspirazione, migliorando la capacità di avanzamento anche su materiali più consistenti e rendendo più efficaci le operazioni di scavo puntuale.
